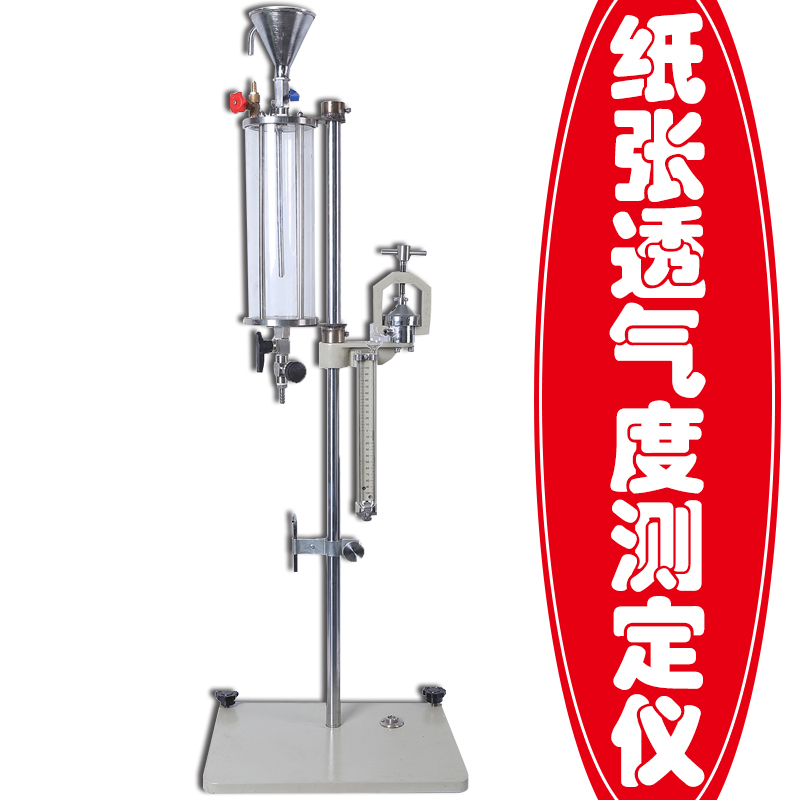

纸张透气性测试设备

产品型号：TQD-1

产品用途：纸张透气度测定仪适用于0－17μm(Pa.S)的纸和纸板中等透气度范围的测定。仪器结构参数和技术性能均符合QB/T1667-98《纸与纸板透气度测定仪》、GB/T458-1989《纸和纸板透气度测定法》（肖伯尔）等有关标准要求。

标准配置：主机

依据标准：QB/T1667-98《纸与纸板透气度测定仪》、GB/T458-2008《纸和纸板透气度测定法》（肖伯尔）

纸张透气性测试设备技术参数：

1.测量范围：0-17ųm/(Pa.s)

2.试验面积：10.0±0.05cm

3.试样所受压差：1.00±0.01kPa

4.试样大小： 60*100 mm

5.上、下夹环中心孔同轴度不应超过0.05mm

6.仪器外形尺寸：350*250*1160mm

7.质量：21.5kg

工作原理：

1、仪器由固定支柱上的容器，纸样夹环和压力计等组成。

2、容器的上部装有透气阀门和带漏斗的加水阀门注入容器内。

3、容器的底部装有溢水阀门和调节阀门，用于控制水的流量。

4、纸样夹环等固定在支架上，纸样夹环及空气盒上有一面积为10c㎡的孔。

5、空气盒位于纸样夹环的下方，其上有两个接头，用橡皮软管分别与排气管及压力计相连接，仪器下面底座为整个仪器的基础，其上安有水准器，旋动两个调整螺栓，以调整仪器的水平位置。

6、纸张透气性测试设备的工作原理：即在规定的条件下，在单位时间和单位压差下，单位面积的纸所通过的平均空气流量。
