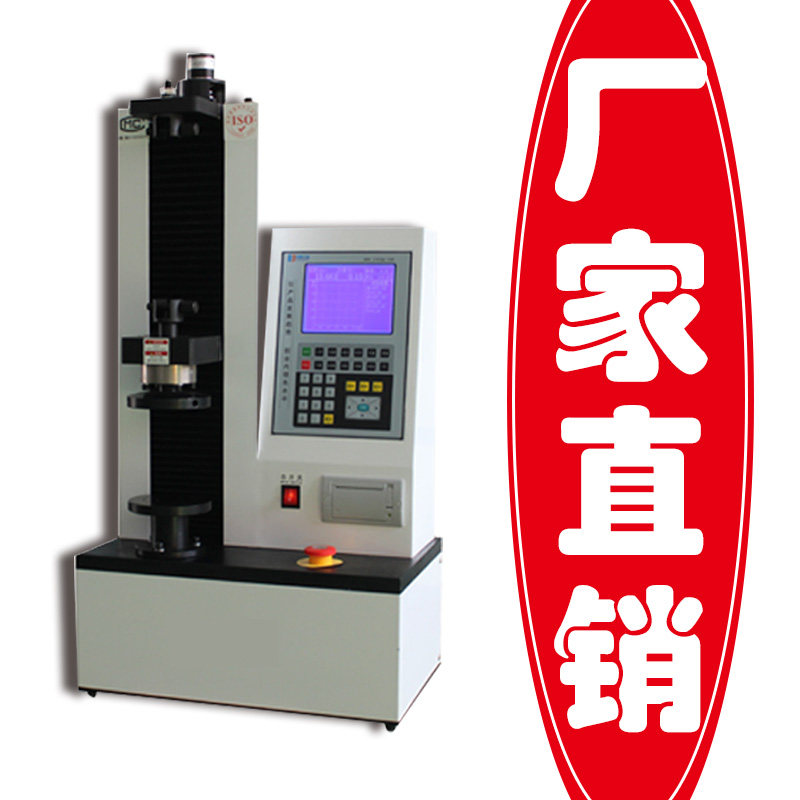

    全自动弹簧压力检测机ZCTL-Z
    添加时间:2019-3-14     阅读次数:93

    一、全自动弹簧压力检测机ZCTL-Z基本概念、原理:

    分 辨 力:试验机指示装置能有效分辨的最小示值差

    剩余高度:弹簧在外力的作用下发生形变后物体的高度,用H表示。

    变 形 量:弹簧沿负荷作用方向产生的相对位移,其变形的高度(自由高度–剩余高度),用△H表示。

    弹簧刚度:使弹簧产生单位长度(角质)变形所需的负荷或扭矩,K=(F2-F1)/(H2-H1)单位用N/mm表示。

    该仪器是依据中华人民共和国机械行业标准 JB/T 7796-2005《弹簧拉压试验机》标准及JIS B7738-2001《压缩和拉伸盘簧试验机》规定的技术要求制作,JJF1134-2005《专用工作测力机校准规范》校验。

    二、机械结构、电器部分介绍:

    全自动弹簧压力检测机ZCTL-Z主机部分借鉴了国内外厂商的设计理念和外观造型结构,同时严格按照国家机械部行业标准规范设计。整机结构、刚度严格按照弹簧测试要求而设计制造,具有外形美观、刚度大,结构合理,试验方便、便于维护等特点;不同于国内厂商的普通的电子拉力试验机机型,同时机械部件的加工精度也远远高于电子拉力试验机。

    控制程序:本机的控制单元是我公司自主研发的微操作系统,采用美国进口Atmel微处理器作为主控芯片,模数转换芯片为国际知名IC厂商ADI生产的AD芯片,加上我公司成熟的控制方式,使整机的稳定性和精度处于行业领先水平。显示屏选用工业级液晶屏,具有寿命长、性能稳定、视角宽等特点。

    三、液晶控制系统主要功能介绍:

    1、可对各种圆柱簧、碟簧、塔簧、卡簧、片弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等进行精密试验和分析。

    按照国家相关规定和行业标准要求,由具备计量检定证书的专业人员对出厂每台机器严格进行标定、检测每项功能(可出具公司内部检测报告或者市计量检定所报告),

    2、独立自主开发新一代微操作系统,具有完全知识产权,控制技术成熟、稳定;

    中文操作界面,简洁、直观、易学易懂,便于不同年龄段人群的操作;

    单片机选用美国进口Atmel微处理器作为主控芯片,处理速度快,稳定可靠;

    3、显示屏选用工业级液晶屏,具有寿命长、性能稳定、视角宽等特点;

    4、可通过4种测试方法对弹簧测试,试验速度范围广,可任意设置,满足不同的测试需求;

    5、国内首创:可实时显示弹簧力值与高度、力值与变形2种变化曲线,并可任设不同范围内的参数变量,便于直观、清楚分析弹簧的线性变化;

    6、国内首创:通过自动并盘按键,可实现压盘之间位移自动清零,提高了试验的效率和准确度,免除了试验前需要手动测量位移然后输入控制程序的麻烦;

    7、可对弹簧进行一点或者多点自动测试;并可预设标准值、上下偏差范围,试验完毕可自动判断力值高于标准值还是低于标准值,并可打印出报告;

    8、可进行分段测量,并能计算出每段的刚度(弹性系数)K和平均刚度;

    9、程序过载、机械限位过载报警提示、自动返回,双重保护传感器、试验机不受损坏;

    10、可同时测试10个位移点的力值,试验完毕可自动返回初始位置,试验结果可保存50组数据,方便以后查询、打印。

    四、主要技术参数:

    全自动弹簧压力检测机ZCTL-Z

    规格

     TLY-Z500、1000N、2000N、3000N、5000N

    结构

    滚珠丝杠

    工作方式

    滚珠丝杠传动,步进电机加载

    显示方式

    大液晶、汉字显示

    数据处理

    自动采集、处理,可以保存、查询、打印

    量程

    0-100%

    试验力分辨力

    500N/0.01N   1000N-5000N/0.1N

    零点相对误差

    ±0.1%

    试验力示值相对误差

    ±1.0%

    试验力示值重复性相对误差

    1.0%

    位移分辨率

    0.01mm

    位移示值误差(微米)

    ≤±(50+0.15l)

    拉伸空间

    300mm

    压缩空间

    300mm

    压盘直径

    100mm

    上下压盘平行度

    ≤0.05mm

    速度范围

    0.01-500mm/min

    试验机尺寸

    435*275*850mm

    试验机重量(净重)

    100kg

    供电电源

    AC 220V±10%  50Hz

    保护功能

    程序、机械双重保护

    噪音

    50dB(A)

    装配、电气、外观

    符合国家标准GB/T 2611

    包装、运输

    符合机械部标准 JB/T 6147

    试验机级别

    1级

    更多全自动弹簧压力检测机ZCTL-Z信息来电咨询!
