    纸与纸板厚度测量仪
    添加时间:2019/3/7     阅读次数:522

    一、 概述

    纸张的厚度是指在一定面积上,施加一定的压力后,所测定的厚度。标准表型厚度测定仪就是根据这一规定设计的仪器。纸与纸板厚度测量仪用于纸张、纸板以及其他片状材料厚度的测量!

    二、 性能规范

    测量范围:0-20mm;度盘分度值:0.001;接触压力:100±10kpa;接触面积:2±0.05c㎡;仪器净重:4kg

    三、 工作原理

    将试样夹于测量头(3)与量砧(4)之间,测量头(3)的下端面为规定2 ㎝2的接触面积,重锤(2),测量有(3)的重量和千分表(8)的测量力产生规定的接触压力,使测量头移动了一段等于纸厚的距离,此位移传递给千分表杆,经过千分表内齿轮转动机构放大之后,转变为指针沿着度盘的转角而给出厚度的读数值。

    四、  结   构

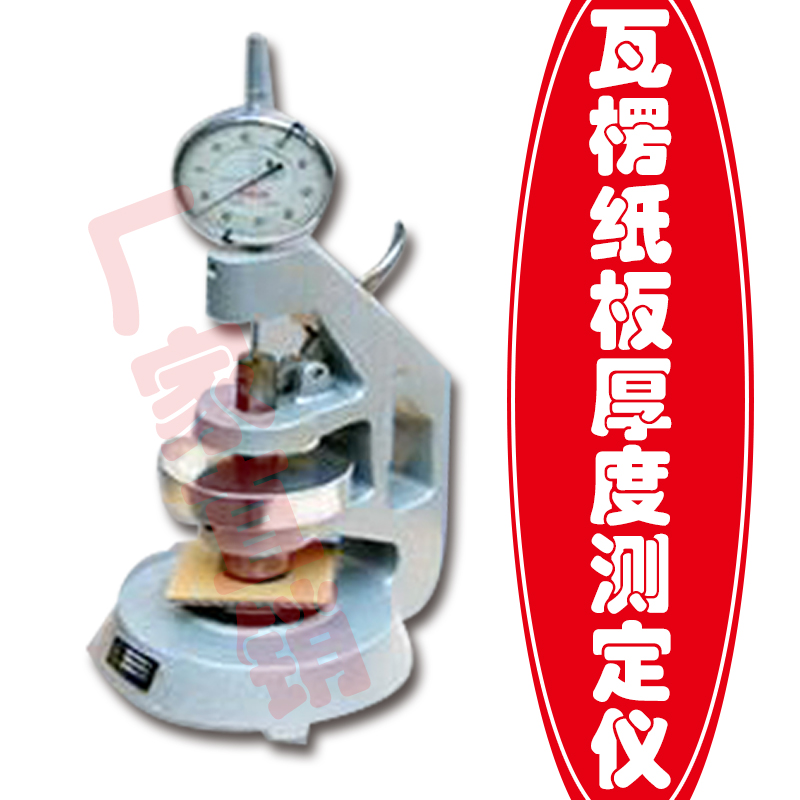

    纸与纸板厚度测量仪

    可分为一下四个部分:

    1. 压纸结构:有重锤(2)、测量头(3)、量砧(4)组成。用于形成试样的被测厚度。

    2. 指示结构:为一标准千分表(8),它的量杆和测量头(3)上端面接触,被测量厚度通过量杆的位移转换为指针的转角而得到读数,千分表安装是以1.000点作为厚度测定仪的零点,以充分利用千分表的精度(1.000-1.1000范围误差)。

    3. 提升结构:为拔杆(6)和小轴(5)组成,用来提升和降落测量头,以便放置。

    4. 座体(1)为仪器的基座和连着上面的三部分构成,(7)为紧固螺钉。
